關(guān)于鋼筋彎曲試驗(yàn)機(jī)試驗(yàn)方法，下面濟(jì)南辰達(dá)試驗(yàn)機(jī)就鋼筋彎曲試驗(yàn)機(jī)的試驗(yàn)方法做一下簡(jiǎn)單的介紹，希望能幫到您！

試驗(yàn)的選取:

1、一般規(guī)定：

A、矯直：對(duì)于從盤卷上制取的試樣，在任何試驗(yàn)前應(yīng)進(jìn)行簡(jiǎn)單的彎曲矯直，并確保*小的塑性變形。

B、人工時(shí)效：測(cè)定拉伸試驗(yàn)和疲勞試驗(yàn)的性能指標(biāo)時(shí)，可根據(jù)需要對(duì)試樣進(jìn)行人工時(shí)效（對(duì)于需要矯直的試樣應(yīng)在矯直后進(jìn)行人工時(shí)效）。當(dāng)產(chǎn)品標(biāo)準(zhǔn)沒有規(guī)定人工時(shí)效工藝時(shí)，可采用下列工藝條件:加熱試樣到100℃，在100℃士10℃下保溫60 min一75 min，然后在靜止的空氣中自然冷卻到室溫。當(dāng)對(duì)試樣進(jìn)行人工時(shí)效時(shí)，時(shí)效的工藝條件應(yīng)記錄在試驗(yàn)報(bào)告中。

2、試樣的平行長(zhǎng)度應(yīng)足夠長(zhǎng)，以滿足對(duì)伸長(zhǎng)率測(cè)定的要求。

3、當(dāng)測(cè)定斷后伸長(zhǎng)率（A）時(shí)，試樣應(yīng)根據(jù)GB/T 228.1的規(guī)定來標(biāo)記原始標(biāo)距L。

4、當(dāng)通過手工方法測(cè)定力Fm總延伸率（Ag，）時(shí)，等分格標(biāo)記應(yīng)標(biāo)在試樣的平行長(zhǎng)度上，根據(jù)鋼筋產(chǎn)品的直徑，等分格標(biāo)記間的距離應(yīng)為10 mm，根據(jù)需要也可采用5 mm或20 mm。

試驗(yàn)設(shè)備的選擇：

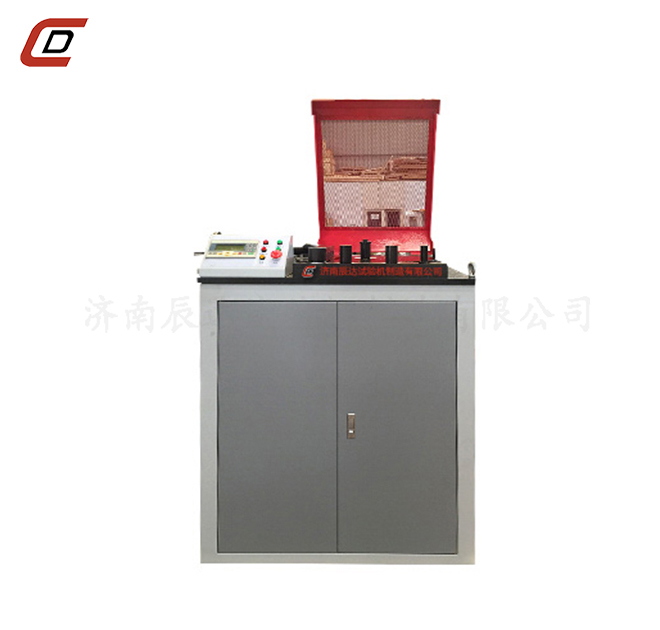

1、辰達(dá)GW40/50鋼筋彎曲試驗(yàn)機(jī)，鋼筋彎曲試驗(yàn)機(jī)根據(jù)國(guó)標(biāo)來校驗(yàn)和校準(zhǔn).

2、彎曲試驗(yàn)也可通過使用帶有兩個(gè)支輥和一個(gè)彎芯的試驗(yàn)裝置。

3、用于測(cè)定力，總延伸率的引申計(jì)應(yīng)至少有100mm的標(biāo)距長(zhǎng)度，標(biāo)距長(zhǎng)度應(yīng)記錄在試

試驗(yàn)程序：

1、除非另有規(guī)定，彎曲試驗(yàn)應(yīng)在10℃~35℃的溫度下進(jìn)行。

注:對(duì)于低溫下的試驗(yàn)，如果協(xié)議沒有規(guī)定試驗(yàn)條件，應(yīng)采用士2℃的溫度偏差。試樣應(yīng)浸人冷卻介質(zhì)中，并保持足夠的時(shí)間，以確保試樣的整體達(dá)到了規(guī)定的溫度（例如，對(duì)于液體介質(zhì)至少保溫10 min，對(duì)于氣體介質(zhì)至少保溫30 min）。彎曲試驗(yàn)應(yīng)在試樣從介質(zhì)中移出55內(nèi)開始進(jìn)行，移動(dòng)試樣應(yīng)確保試樣的溫度在允許的溫度范圍內(nèi)。

2、試樣應(yīng)在彎芯上彎曲。

3、彎曲角度（T）和彎芯直徑（D）應(yīng)符合相關(guān)產(chǎn)品標(biāo)準(zhǔn)規(guī)定。

試驗(yàn)結(jié)果的判定：

彎曲試驗(yàn)應(yīng)根據(jù)相關(guān)產(chǎn)品標(biāo)準(zhǔn)的規(guī)定進(jìn)行判定。

當(dāng)產(chǎn)品標(biāo)準(zhǔn)沒有規(guī)定時(shí)，若彎曲試樣無目視可見的裂紋，則判定該試樣為合格。
